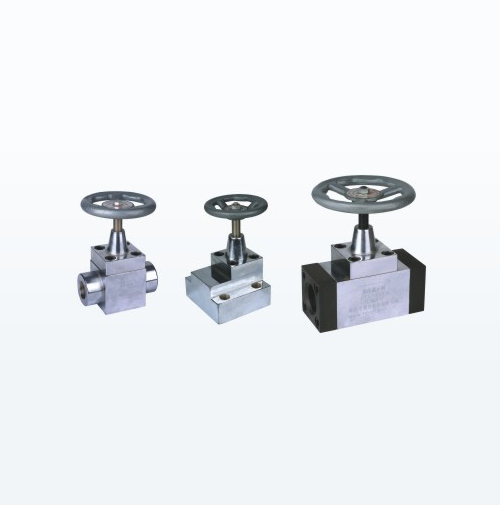

高壓截止閥JZFS型

高壓截止閥JZFS型

【所屬分類】:液壓高壓截止閥

【產品型號】:

【市場價格】:面議/電詢

【生產廠家】:寧波朝日液壓有限公司

【訪問人次】:次

產品詳情

　　1.型號說明

　　JZF S ※ ※ ※

　　① ② ③④ ⑤

　　①名稱代號：截止閥

　　②控制方法：S—手動

　　③壓力等級：J—31.5Mpa H—20Mpa

　　④公稱通徑：3～100mm

　　⑤連接方式：(具體請參閱下表)

連接形式（螺紋式）	代號	連接形式（法蘭式）	代號	連接形式（板式）	代號	連接形式（法蘭板式和板式法蘭）	代號
直通式普通螺紋	LTM	焊接法蘭式	FH	仿日水平板式	B	板式法蘭	B
直通式圓柱管螺紋	LTG	直角式焊接法蘭	FJ	垂直板式	BI	板式法蘭I型	BFI
直通式圓錐式螺紋	LTZ	普通螺紋方法蘭	FM	水平板式	BLL	法蘭板式	FB
直角式普通螺紋	LJM	圓錐管螺紋方法蘭	FZ			法蘭板式I型	FBI
直角式圓柱管螺紋	LJG	圓柱管螺紋方法蘭	FG
直角式圓錐管螺紋	LJZ

　　2.外形尺寸、連接方式及技術參數

　　1、JZFS系列直通式內螺紋截止閥

　　JZFS—J10LTM—J50LTM

　　JZFS—J10LTG—J50LTZ

　　JZFS—J10LTZ—J50LTZ

　　2、JZFS系列直角式內螺紋截止閥

　　JZFS—J10LJM—J40LJM

　　JZFS—J10LJG—J40LJG

　　JZFS—J10LJZ—J40LJZ

型號			DN mm	基本尺寸				DM			重量 Kg
LTM	LTG	LTZ	DN mm	L	H	D1	D2	LTM	LTG	LTZ	重量 Kg
JZFS～J10LTM	JZFS～J10LTG	JZFS～J10LTZ	10	80	122	36	72	M18×1.5	G3/8		2.0
JZFS～J15LTM	JZFS～J15LTG	JZFS～J15LTZ	15	100	130	40	72	M22×1.5	G1/2		3.1
JZFS～J20LTM	JZFS～J20LTG	JZFS～J20LTZ	20	115	158	50	125	M27×2	G3/4		4
JZFS～J25LTM	JZFS～J25LTG	JZFS～J25LTZ	25	135	178	58	125	M33×2	G1		6
JZFS～J32LTM	JZFS～J32LTG	JZFS～J32LTZ	32	145	188	68	160	M42×2	G11/4		7.5
JZFS～J40LTM	JZFS～J40LTG	JZFS～J40LTZ	40	155	226	76	200	M48×2	G11/2		10.2
JZFS～J50LTM	JZFS～J50LTG	JZFS～J50LTZ	50	190	250	90	200	M64×2	G2		17.5

型號			DN mm	基本尺寸							DM			重量 Kg
LJM	LJG	LJZ	DN mm	L	H	H1	H2	D1	D2	□S	LJM	LJG	LJZ	重量 Kg
JZFS～J10LJM	JZFS～J10LJG	JZFS～J10LJZ	10	40	122	37	18	36	72	50×50	M18×1.5	G3/8		1.8
JZFS～J15LJM	JZFS～J15LJG	JZFS～J15LJZ	15	45	130	45	18	40	72	55×55	M22×1.5	G1/2		2.9
JZFS～J20LJM	JZFS～J20LJG	JZFS～J20LJZ	20	50	158	50	20	50	125	60×60	M27×2	G3/4		3.8
JZFS～J25LJM	JZFS～J25LJG	JZFS～J25LJZ	25	55	178	60	22	58	125	70×70	M33×2	G1		5.7
JZFS～J32LJM	JZFS～J32LJG	JZFS～J32LJZ	32	60	202	65	24	68	160	80×80	M42×2	G11/4		7.1
JZFS～J40LJM	JZFS～J40LJG	JZFS～J40LJZ	40	70	226	75	26	76	200	90×90	M48×2	G11/2		9.8
JZFS～J50LJM	JZFS～J50LJG	JZFS～J50LJZ	50	75	250	85	28	90	200	100×100	M64×2	G2		12

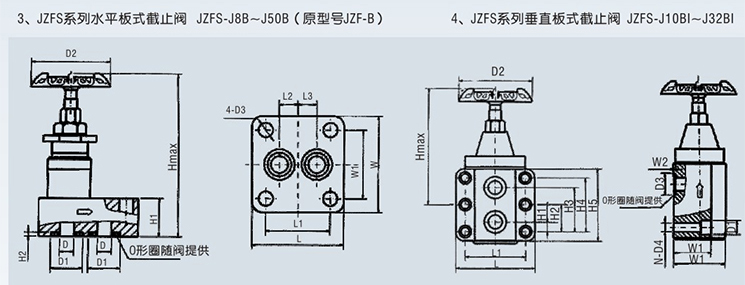

型號	DN mm	基本尺寸													重量 Kg
型號	DN mm	L	L1	L2	L3	W	W1	H	H1	H2	D1	D	D2	D3	重量 Kg
JZFS—J8B	8	65	47	12	12	65	47	135	30	1.97	16	8	72	9	2.1
JZFS—J10B	10	85	65	14	14	70	50	140	32	1.97	20	10	72	9	2.3
JZFS—J20B	20	113	81	18.3	27.7	97	65	165	45	2.75	30	20	125	17	5.5
JZFS—J32B	32	127	92	25.4	25.4	127	92	205	65	2.75	40	30	160	21	9.2
JZFS—J50B	50	180	120	40	40	160	120	245	85	2.75	60	48	200	21	23.6

型號	DN mm	基本尺寸																	重量 Kg
型號	DN mm	L	L1		W		W1	W2	H	H1	H2	H3	H4	H5	D1	D2	D3	n-D4	重量 Kg
JZFS～J10BI	10	90		66.7		65	40	1.97	142	7.1	-	35.7	42.9	86	17	72	22	4-11	3.8
JZFS～J20BI	20	105		79.4		72	48	2.75	178	11.1	-	49.2	60.3	103	17	125	32	4-11	6.3
JZFS～J32BI	32	120		96.8		82	55	2.75	205	16.7	42.1	67.5	84.1	120	17	160	40	6-11	9.5

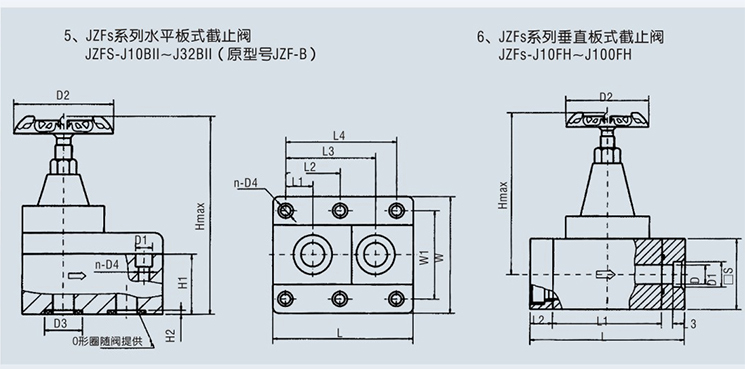

型號	DN mm	基本尺寸														重量 Kg
型號	DN mm	L	L1	L2	L3	L4	W	W1	H	H1	H2	D1	D2	D3	D4	重量 Kg
JZFS～J10Bll	10	77	7.1	-	35.7	42.9	90	66.7	158	30	1.97	17	72	22	4-11	2.8
JZFS～J20Bll	20	100	11.1	-	49.2	60.3	105	79.4	182	36	2.75	17	125	32	4-11	6.2
JZFS～J32Bll	32	122	16.7	42.1	67.5	84.1	120	96.8	220	45	2.75	17	160	40	6-11	8.8

型號	DN mm	基本尺寸									重量 Kg
型號	DN mm	L	L1	L2	L3	H	D	D1	D2	□S	重量 Kg
JZFS～J10FH	10	110	70	20	9	122	12	18.5	72	50×50	2.8
JZFS～J15FH	15	120	80	20	11	130	15	22.5	72	55×55	3.2
JZFS～J20FH	20	130	86	22	12	158	18	28.5	125	65×65	5.0
JZFS～J25FH	25	160	110	25	14	178	24	35	125	75×75	8.3
JZFS～J32FH	32	180	124	28	16	188	30	43	160	85×85	10.3
JZFS～J40FH	40	200	140	30	16	226	38	52	200	90×90	12.3
JZFS～J50FH	50	214	150	32	18	250	48	65.5	200	100×100	21
JZFS～J65FH	65	260	180	40	22	275	60	78	220	130×130	35
JZFS～J80FH	80	330	240	45	25	312	70	91	280	150×150	75
JZFS～J100FH	100	350	250	50	25	360	90	114	280	180×180	90
