蓄能器安全閥組
1.產品概述
QFZ系列蓄能器安全閥組由高壓球芯截止閥，直動式溢流閥和一個小型截止閥組成，具有啟閉、安全、卸荷閥等作用。
2.型號說明
QFZ _ H※ ※ ※
?、? ② ③ ④
① 名稱代號：安全閥組
?、?壓力等級：Hb-10Mpa Hc-20Mpa Hd-31.5Mpa
?、?公稱通徑：15、25、40、50mm
?、?連接方式：F—法蘭連接，L—螺紋連接
3.結構原理

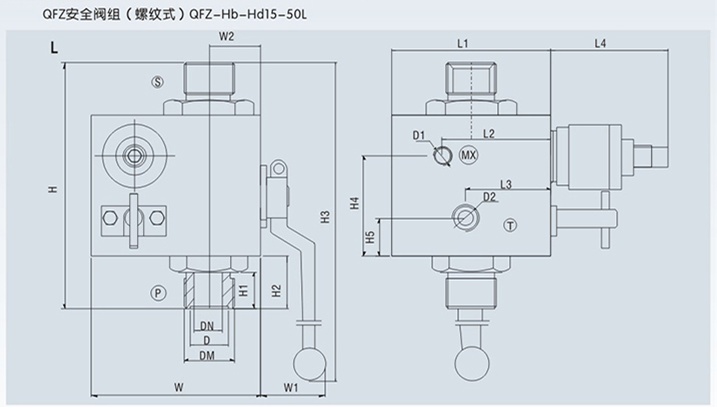

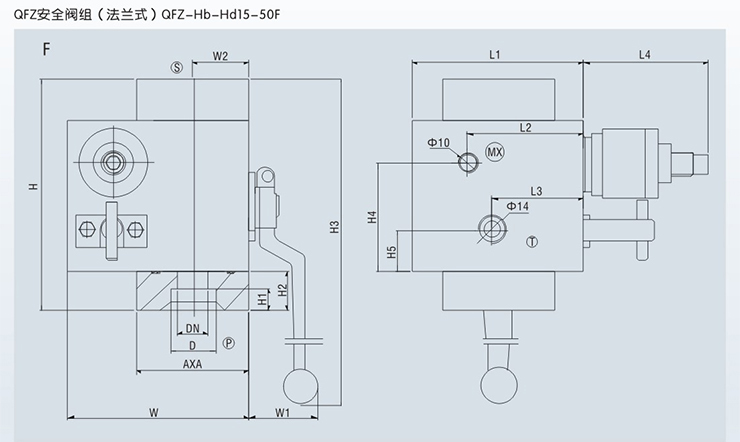

4.外形尺寸
| 型號 |
DN （mm） |
PN (Mpa) |
基本尺寸 （mm） |
重量 （Kg） | ||||||||||||||||
| L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | H5 | W | W1 | W2 | D | D1 | D2 | DM | ||||
| QFZ-H※15L | 15 | 10 20 31.5 | 85 | 58 | 46 | 68 | 131 | 20 | 28 | 201 | 53 | 20 | 90 | 33 | 28 | 20 | M10×1 | M18×1.5 | M27×2 | 5 |
| QFZ-H※25L | 25 | 90 | 58 | 46 | 68 | 167 | 23 | 31 | 262 | 76 | 23 | 110 | 44 | 37 | 35 | M42×2 | 9 | |||
| QFZ-H※40L | 40 | 100 | 65 | 46 | 68 | 200 | 30 | 40 | 318 | 90 | 35 | 140 | 45 | 48 | 52 | M60×2 | 19 | |||
| QFZ-H※50L | 50 | 120 | 70 | 46 | 68 | 240 | 30 | 40 | 377 | 115 | 56 | 160 | 50 | 60 | 63 | M72×2 | 27 | |||
| 型號 |
DN （mm） |
PN (Mpa) |
基本尺寸 （mm） |
重量 （Kg） | ||||||||||||||||
| L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | H5 | W | W1 | W2 | D | D1 | D2 | A×A | ||||
| QFZ-H※15F | 15 | 10 20 31.5 | 85 | 58 | 46 | 68 | 115 | 11 | 20 | 193 | 53 | 20 | 90 | 33 | 28 | 22.5 | M10×1 | M18×1.5 | 56 | 5 |
| QFZ-H※25F | 25 | 90 | 58 | 46 | 68 | 155 | 14 | 25 | 256 | 76 | 23 | 110 | 44 | 37 | 35 | 74 | 9 | |||
| QFZ-H※40F | 40 | 100 | 65 | 46 | 68 | 180 | 18 | 30 | 308 | 90 | 35 | 140 | 45 | 48 | 52 | 96 | 19 | |||
| QFZ-H※50F | 50 | 120 | 70 | 46 | 68 | 230 | 20 | 35 | 372 | 115 | 56 | 160 | 50 | 60 | 63 | 110 | 27 | |||
5.訂貨說明
?、?訂貨時須寫明型號代號全稱，如：工作壓力為31.5Mpa，通徑為40mm，連接方式為法蘭式的安全閥組：QFZ-Hd40F。
?、?如對安全閥組還有特殊要求時，請同本公司商洽。
③ 本公司保留產品的設計更改權，對修改恕不另行通知。
